Garantia de 50 anos por escrito: o que precisa ser verdade na engenharia de uma ponte

Blog Ecopontes  |  Série Pontes Mistas  |  Artigo nº 6

Quando uma proposta de ponte chega à mesa de um produtor rural, de um diretor de operações ou de um secretário de obras, as perguntas habituais aparecem logo: o preço, a capacidade de carga e o prazo de entrega. Existe uma pergunta menos comum que revela mais sobre a qualidade do que está sendo comprado: qual é a garantia da estrutura e se ela está registrada no papel.

A garantia mencionada de passagem durante a visita comercial tem pouco valor prático. O que protege quem compra é o documento formal, com prazo, escopo e responsável identificado. Na Ecopontes, esse documento estabelece 50 anos de garantia estrutural. Neste artigo explico o que precisa ser verdade, do projeto até a fabricação, para que um engenheiro coloque o nome dele embaixo de um número como esse, e também o que você deveria exigir de qualquer fornecedor antes de fechar negócio, inclusive de nós.

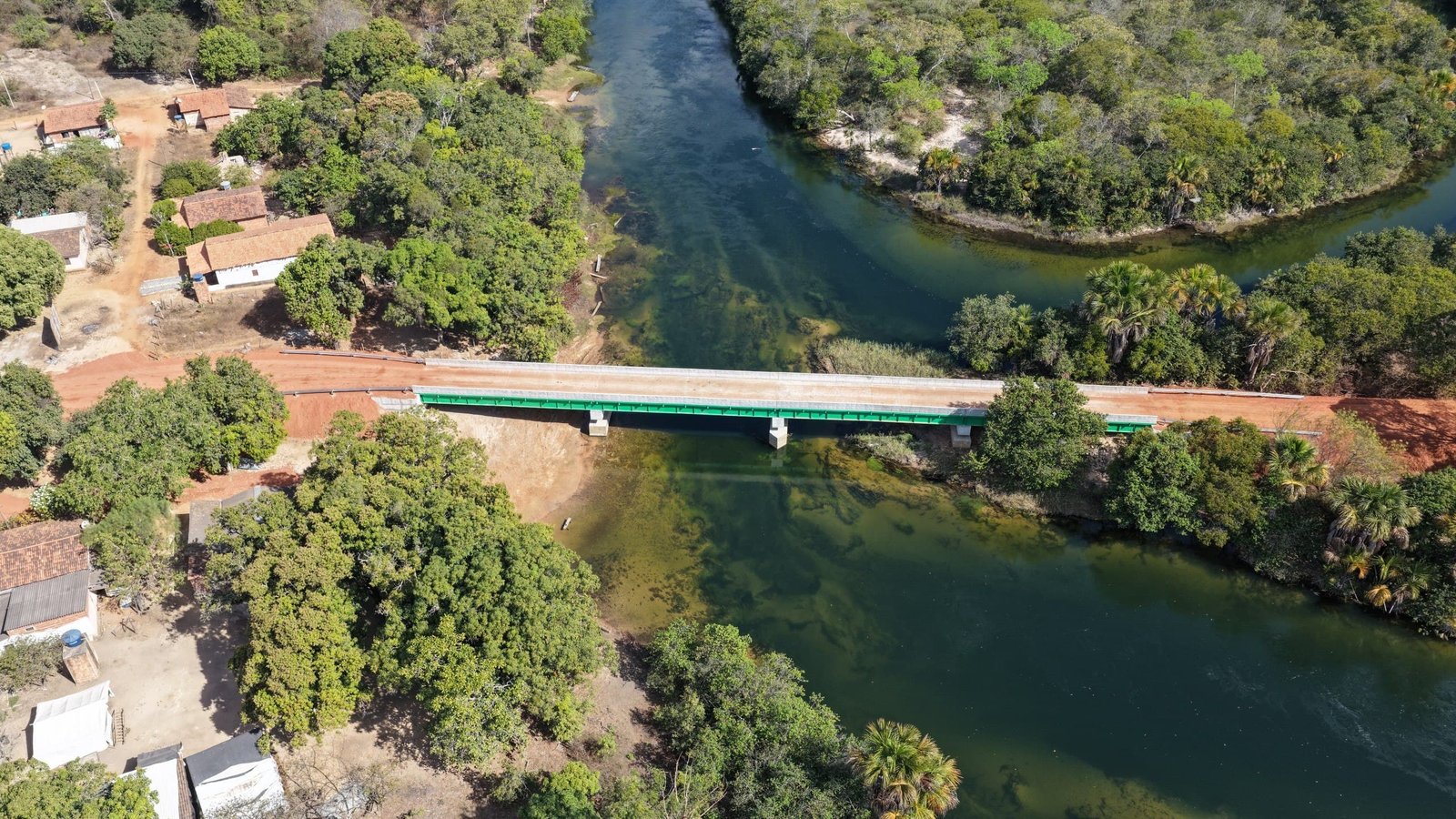

Ponte mista entregue pela Ecopontes no oeste da Bahia: estrutura projetada para atravessar gerações.

Por que uma estrutura pode durar 50 anos

Nenhuma estrutura alcança 50 anos de vida útil por acaso. Ao longo desta série mostramos as peças desse quebra-cabeça uma a uma; a garantia é o ponto em que todas elas se encontram. As principais decisões de projeto estão descritas a seguir.

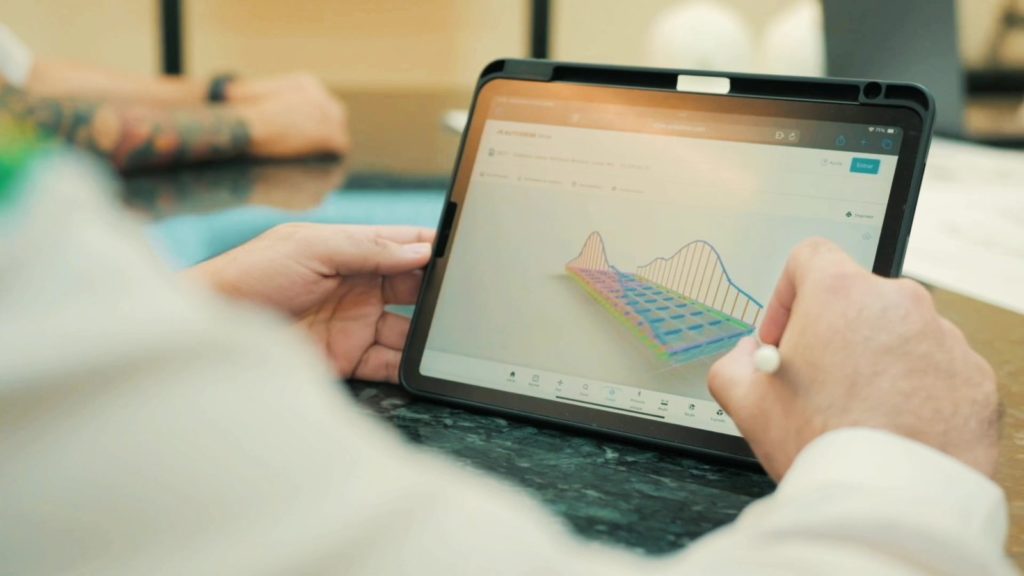

A garantia nasce no projeto: dimensionamento por norma, antes de qualquer peça existir.

1. Cada material trabalhando onde rende mais. As pontes da Ecopontes são estruturas mistas de aço e concreto armado. O aço é posicionado nas regiões tracionadas da estrutura, onde apresenta o melhor desempenho, e o concreto nas regiões comprimidas, onde é o material mais eficiente. No artigo nº 3 desta série vimos o que essa divisão de trabalho significa em números: para o mesmo vão de 40 metros e o mesmo trem-tipo, a viga de concreto protendido pesa 120 toneladas e a viga metálica, 18,5. Uma ponte de madeira, em contraste, exige que um único material, orgânico e vulnerável à umidade e ao ataque de insetos, cumpra todas as funções ao mesmo tempo. Por isso a vida útil média de uma ponte de madeira fica entre 8 e 15 anos, enquanto uma estrutura mista bem dimensionada atravessa gerações.

2. Dimensionamento por norma, considerando a carga em movimento. O cálculo de uma ponte considera muito mais do que o peso do veículo parado sobre ela. As normas brasileiras da ABNT determinam que o dimensionamento seja feito para o veículo em movimento, porque a carga dinâmica solicita a estrutura com intensidade bem maior do que a carga estática, além de se repetir milhares de vezes por ano.

3. Fabricação industrial. A estrutura metálica é produzida na fábrica, com corte, solda e pintura executados em ambiente controlado e por processo repetível, e chega à obra pronta para a montagem. Uma garantia longa exige um processo que se repita com a mesma qualidade da primeira à última peça, condição que dificilmente se obtém em uma fabricação improvisada no canteiro.

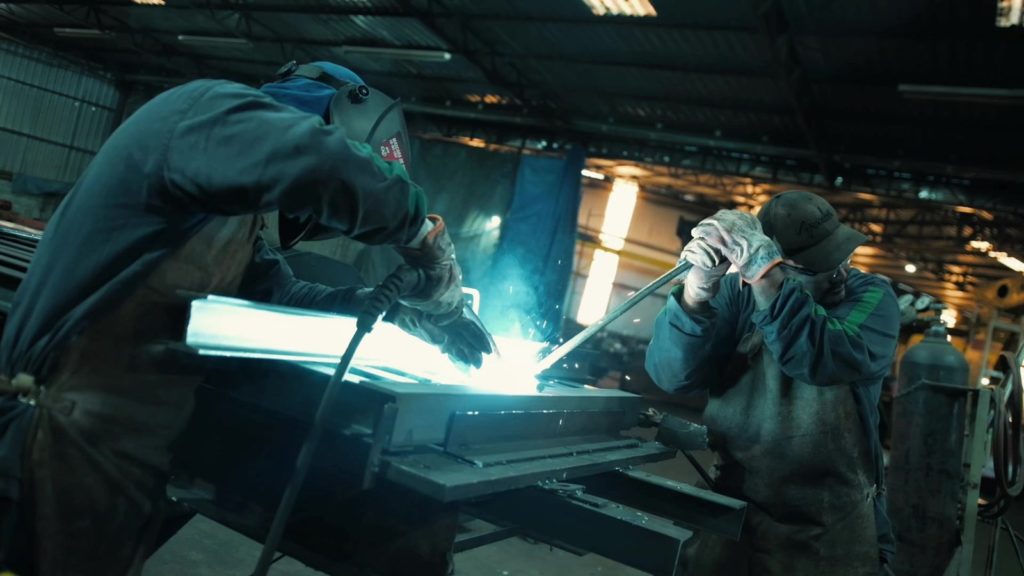

Solda executada em ambiente controlado na fábrica da Ecopontes, em Presidente Prudente (SP).

4. Proteção contra a corrosão. O aço protegido corretamente conserva suas propriedades por décadas, e a especificação dessa proteção define boa parte da vida útil da ponte. Os exemplos de Aquidauana e Jaguari, apresentados no artigo nº 5, mostram estruturas de aço com mais de cem anos de serviço.

A conta que deveria acompanhar todo orçamento

O preço de compra é o número mais visível de uma proposta e também o menos informativo. A comparação correta entre alternativas considera quanto custa cada ano de ponte em serviço.

Uma ponte de madeira que dura 12 anos custa muito mais do que o valor do orçamento inicial. A esse valor é preciso somar as manutenções frequentes, as interdições nos períodos em que a estrada menos pode parar e a substituição completa da estrutura, que dentro de um horizonte de 50 anos acontecerá três ou quatro vezes. Dividindo o custo total pelos anos de uso real, chega-se ao número que de fato compara as propostas. Quando a estrutura tem garantia de meio século, essa conta muda completamente de patamar.

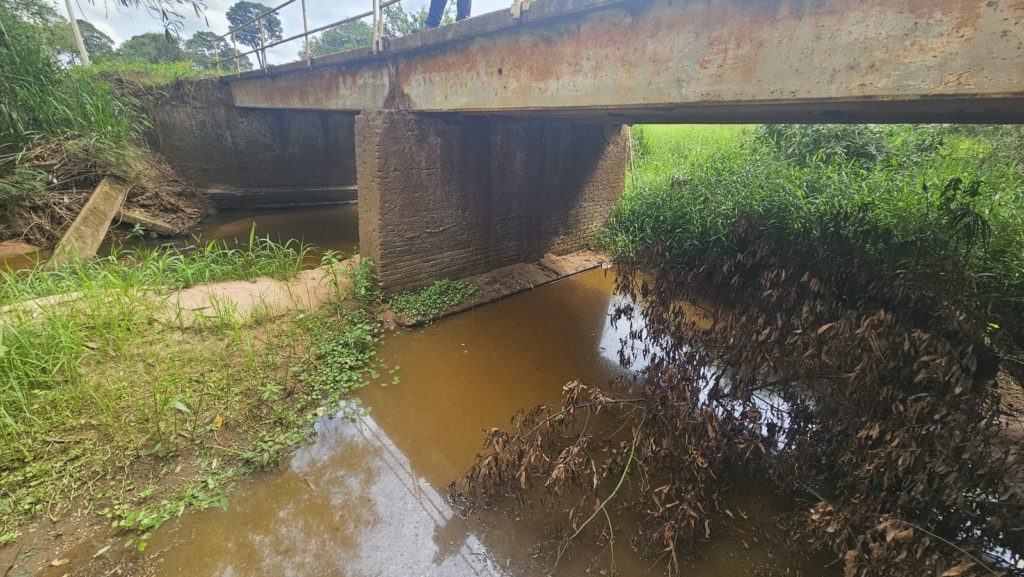

Estrutura no fim da vida útil: a conta de não exigir garantia chega em manutenção, interdição e substituição.

Para o gestor público, essa conta deixou de ser uma boa prática opcional: como vimos no artigo nº 4, a Lei nº 14.133/2021 determina que o menor dispêndio seja apurado considerando os custos indiretos do ciclo de vida, manutenção, reposição e depreciação incluídas. A garantia por escrito é exatamente o documento que dá ao gestor segurança para sustentar essa conta diante do Tribunal de Contas.

O que a garantia por escrito muda na prática

A garantia verbal deixa de existir quando a visita técnica termina. A garantia escrita é um documento com prazo, escopo e responsável técnico identificado, vinculado ao registro profissional no CREA e à Anotação de Responsabilidade Técnica (ART). Se a estrutura não se comportar conforme o projeto previu, existe um documento definindo quem responde, assinado por um profissional que comprometeu o próprio registro nessa resposta.

Assinar uma garantia de 50 anos significa aceitar ser cobrado por ela durante meio século. Aqui, cabe salientar que estamos nosreferindo especificamente à corrosão da estrutura da ponte.

O que exigir de qualquer fornecedor antes de fechar

A lista abaixo vale para a Ecopontes e para qualquer concorrente. Se a resposta a algum destes itens for evasiva, a proposta está incompleta.

• Garantia estrutural por escrito, com prazo e escopo definidos, e não uma frase solta no orçamento.
• Responsável técnico com registro no CREA, identificado na proposta, com ART do projeto e da execução.
• Norma de cálculo e trem-tipo utilizados no dimensionamento, ou seja, qual carga em movimento a ponte foi calculada para suportar.
• Tratamento de superfície da estrutura metálica, com a especificação da proteção anticorrosiva.
• Assistência após a entrega: quem atende, em que prazo e em que situações, depois que a ponte está entregue.

Essa verificação toma poucos minutos de reunião e evita problemas que se arrastam por décadas. Recomendo aplicá-la a qualquer proposta, inclusive às nossas.

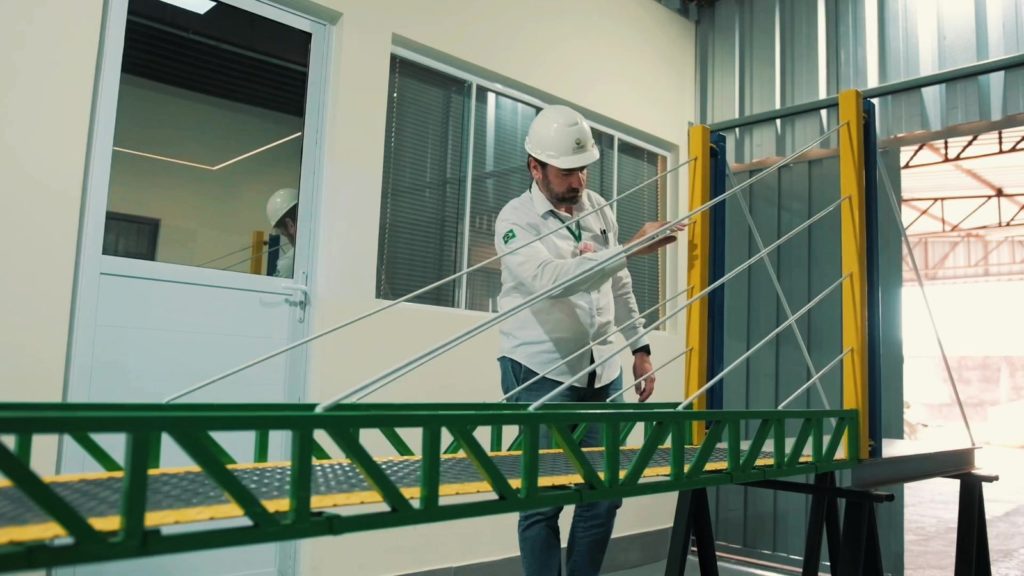

Modelo demonstrativo em exposição na fábrica da Ecopontes: quem visita confere de perto como a estrutura mista é construída.

Sobre a garantia da Ecopontes

A Ecopontes fabrica pontes metálicas e mistas em Presidente Prudente (SP) e já entregou estruturas em mais de 20 estados brasileiros. Todas saíram da fábrica acompanhadas do documento descrito neste artigo: garantia estrutural de 50 anos, por escrito, com responsável técnico identificado.

Se a sua propriedade, a sua operação ou o seu município depende de uma ponte que já apresenta sinais de desgaste, o primeiro passo não custa nada. Peça a garantia por escrito a qualquer fornecedor que estiver na sua mesa. Para falar com a nossa equipe: (18) 99821-6674 ou ecopontes.com.br.

Prof. Me. Eng. Fernando César HúngaroDiretor da Ecoponte
