Quantas toneladas uma ponte suporta e qual o maior vão que a Ecopontes executa? Entenda como definimos a capacidade e o vão de uma ponte

Blog Ecopontes  |  Série Pontes Mistas  |  Artigo nº 22

Quando o assunto é construir uma ponte, duas das perguntas mais frequentes que recebemos são: “Quantas toneladas essa ponte suporta?” e
“Qual é o maior vão que vocês conseguem executar?”.

Embora pareçam perguntas simples, as respostas dependem de uma análise técnica que considera diversos fatores envolvidos no dimensionamento de cada estrutura.

Uma ponte não se resume à capacidade de carga ou ao comprimento do vão. É necessário avaliar as condições do local, a altura das cabeceiras, as características do solo, o tipo de tráfego previsto e as particularidades de cada obra.

Neste artigo, explicamos como a Ecopontes define esses parâmetros e porque cada projeto precisa ser analisado individualmente.

Capacidade de carga: quantas toneladas uma ponte suporta?

A capacidade de uma ponte é definida a partir do dimensionamento estrutural realizado para cada projeto, considerando as normas técnicas aplicáveis, como a ABNT NBR 7188/2024, que estabelece critérios relacionados às cargas móveis em pontes e viadutos.

Na prática, a Ecopontes desenvolve soluções capazes de atender diferentes demandas de tráfego, desde acessos rurais para veículos leves e tratores até estruturas dimensionadas para caminhões pesados e operações de maior exigência, como as encontradas no setor industrial e de mineração.

Para definir a capacidade ideal, são avaliados fatores como:

• tipo de veículo que irá utilizar a ponte;
• quantidade de eixos e distribuição das cargas;
• frequência de passagem dos veículos;
• finalidade da estrutura (uso rural, industrial, urbano ou rodoviário).

A distância entre esses dois extremos é maior do que parece. Numa travessia rural, o veículo de projeto costuma ser a carreta da safra, que passa carregada em poucas semanas do ano e vazia no resto, além de veículos de passeio. Mesmo que essa passagem seja esporádica, ela precisa ser considerada no dimensionamento: a ponte deve ser capaz de suportar com segurança o carregamento previsto sempre que ele ocorrer. Num acesso industrial ou de mineração, o mesmo trecho recebe caminhão carregado várias vezes ao dia, todos os dias, e é a repetição que passa a ser significativa no dimensionamento: além de suportar a carga, a estrutura precisa suportá-la milhares de vezes sem acumular fadiga. Por isso a frequência de passagem aparece na lista acima. Duas pontes dimensionadas para o mesmo veículo podem ser diferentes se uma delas vai recebê-lo o dia inteiro ou ocasionalmente.

A distribuição dos eixos tem efeito parecido. Um mesmo peso total concentrado em menos eixos solicita a estrutura de forma mais severa do que distribuído em mais pontos de apoio, e é por isso que descrever o veículo real que vai passar vale mais, na definição da capacidade, do que declarar uma classe de carga sem certeza.

O objetivo não é apenas entregar uma estrutura resistente, mas uma solução segura, eficiente e adequada para a realidade de cada cliente.

Qual é o maior vão que a Ecopontes executa?

O vão de uma ponte corresponde à distância livre que a estrutura precisa vencer entre seus apoios. Além dessa medida, o projeto também considera o comprimento necessário para o apoio das vigas metálicas sobre as cabeceiras.

Atualmente, a Ecopontes desenvolve projetos com vãos livres de até 40 metros, conforme as características técnicas e as condições do local de instalação. Entretanto, o maior vão possível não depende somente do comprimento desejado. A definição da solução estrutural considera aspectos como:

• condições hidráulicas do local;
• necessidade de evitar apoios dentro do curso d’água;
• características do solo;
• acesso para montagem da estrutura.

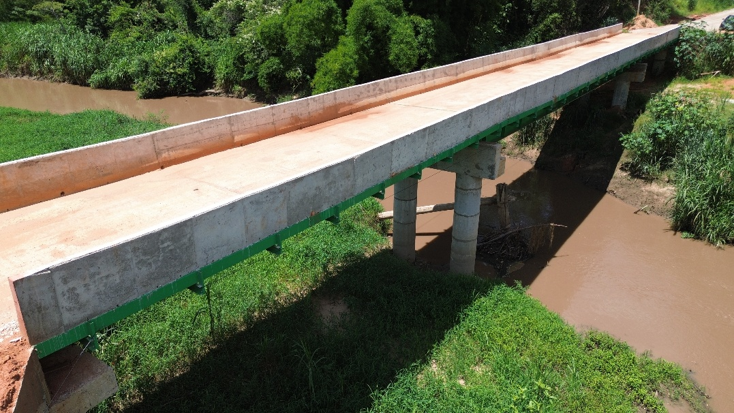

Em alguns casos, a utilização de apoios intermediários pode ser uma alternativa tecnicamente e economicamente mais adequada. Já em outras situações, um vão maior pode ser necessário para atender às condições do terreno ou reduzir interferências no local.

Vale entender o que pesa nessa escolha, porque ela costuma surpreender quem imagina que vão maior é sempre melhor. Aumentar o vão livre encarece a superestrutura mais do que proporcionalmente: a viga precisa de altura e de seção maiores, e o consumo de aço cresce rápido. Um apoio intermediário divide o vão e devolve a estrutura a uma faixa mais econômica, mas cobra o seu preço em outro lugar, que é a fundação executada dentro do curso d’água, podendo necessitar o uso de ensecadeira, proteção da estrutura contra corrosão e cuidados adicionais sujeitos às variações do nível do rio.

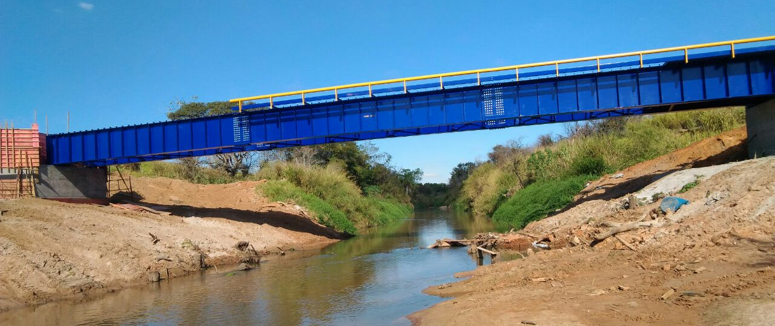

É por isso que a decisão não sai de uma tabela. Onde o solo é resistente e o rio é estreito, o apoio no meio pode ser uma solução a ser analisada. Onde o leito é instável, o rio é largo ou há histórico de cheia rápida e material carregado pela correnteza, vencer o vão em tramo único ou com apoios mais próximos das margens pode ser mais interessante, porque cada apoio a menos dentro da água é um ponto a menos de interferência no escoamento e de exposição à degradação.

A engenharia por trás dessa decisão é o que diferencia um projeto bem executado de uma solução genérica.

Por que cada projeto precisa de uma avaliação personalizada?

Cada ponte possui uma realidade diferente. Uma estrutura para uma propriedade rural, uma indústria, uma prefeitura ou uma área de mineração pode apresentar necessidades completamente distintas, mesmo que, inicialmente, os projetos pareçam semelhantes.

Por isso, antes de definir a solução ideal, a Ecopontes avalia características como as dimensões necessárias da ponte, o tipo de tráfego previsto e as condições do local de instalação.

Essa análise permite indicar uma solução segura, durável e com melhor custo-benefício para cada projeto.

Ecopontes: engenharia para conectar caminhos

Mais do que fornecer uma estrutura, a Ecopontes desenvolve soluções completas para travessias e acessos, unindo tecnologia, segurança e durabilidade.

Cada projeto começa com uma análise técnica para compreender a necessidade real do cliente antes de propor a solução mais adequada.

Se você possui uma necessidade de ponte e deseja entender qual solução atende melhor ao seu projeto, entre em contato com nossa equipe técnica comercial e receba uma avaliação personalizada.

Rafaela Lourenci Engenheira Civil · Assistente Técnica Comercial · Ecopontes
