O estudo hidrológico que define se a ponte vai durar 5 ou 50 anos

Blog Ecopontes  |  Série Pontes Mistas  |  Artigo nº 13

Há o rio que se vê todos os dias e há o rio que aparece quando chove de verdade. O primeiro tem lâmina de meio metro, leito visível, margem firme, e dá a impressão de que qualquer estrutura razoável resolve. É esse rio que o comprador visita, que aparece na foto enviada ao fornecedor e que orienta a decisão. O segundo, o rio da cheia máxima, pode ter vários metros de lâmina, carregar troncos e sedimento e escavar o leito por baixo das fundações. Uma ponte projetada para o primeiro rio e cega para o segundo não falha logo: ela aguenta uma cheia, aguenta outra, e cede quando as condições se combinam do pior jeito, sempre no pico da operação.

Na raiz desse problema quase nunca está o material da ponte, a mão de obra ou o modelo escolhido. Está o estudo hidrológico que não foi feito, ou que foi feito superficial demais para valer. Ele é o que separa uma estrutura que dura 5 anos de uma que dura 50.

O que um estudo hidrológico responde

A palavra intimida, mas para uma ponte em estrada vicinal ou acesso rural o estudo responde a perguntas muito concretas:

• Qual é a vazão máxima do curso d’água, a chamada cheia de projeto, calculada a partir de dados pluviométricos históricos, do tamanho da bacia que drena para aquele ponto, da cobertura vegetal e da declividade do terreno. Não se estima no olho.
• Qual é a cota de cheia máxima, que define a altura mínima do tabuleiro em relação ao leito. Tabuleiro abaixo da linha d’água na cheia é estrutura varrida; alto demais, é custo de acesso desnecessário.
• O que o leito faz quando a água passa rápido, ou seja, o risco de solapamento: a erosão que retira o apoio das fundações por baixo, sem dar sinal na superfície, uma das causas mais frequentes de colapso de ponte rural no Brasil.

O DNIT estabelece metodologias para esse cálculo em seus manuais de drenagem e de obras de arte especiais, e a ANA, a Agência Nacional de Águas, mantém registros de vazões e cotas para cursos d’água monitorados no país. Ou seja: o dado existe e o método existe. O que costuma faltar é a decisão de buscá-los.

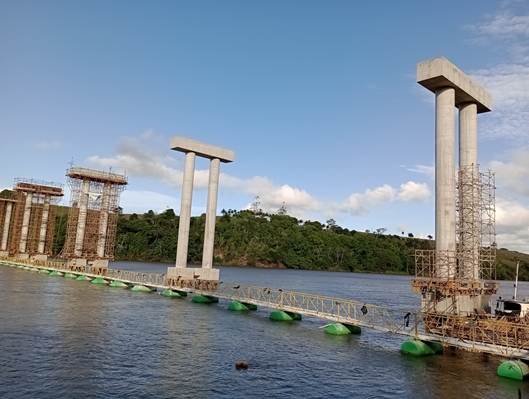

Apoios executados dentro do leito: é a cheia de projeto que define a profundidade da fundação e a proteção contra erosão.

Por que esse estudo é sistematicamente pulado

Não é negligência, é uma conta de decisão mal calibrada. O estudo tem custo visível e imediato; o risco de não fazê-lo tem custo invisível e futuro. Sob orçamento apertado e prazo curto, a tentação é cortar o estudo e avançar na estrutura.

Há ainda um segundo fator. Em propriedade rural e município pequeno, a decisão sobre a ponte costuma passar por quem conhece bem o terreno na prática, mas não tem formação em hidráulica, e confia na memória das cheias passadas. Essa experiência tem valor real, mas não substitui o cálculo de vazão, a análise de período de retorno e o dimensionamento do gabarito hidráulico. A estrutura é comprada, instalada, funciona por alguns anos, até que não funciona mais.

O que muda no projeto quando o estudo é feito

Os dados hidrológicos não são burocracia; eles definem quatro decisões concretas da estrutura:

• O vão livre, que precisa ser suficiente para não estrangular o escoamento na cheia. Vão curto demais faz a ponte funcionar como barragem parcial, acumula água a montante e acelera o solapamento. O vão correto não é o menor que cabe no leito em dia normal, e sim o que garante escoamento na cheia máxima.
• A cota do tabuleiro, dada pela cheia máxima mais uma folga de segurança que absorve variações e evita o impacto de detritos carregados pela correnteza.
• O tipo e a profundidade das fundações, que em solo sujeito a erosão precisam ir além da camada que pode ser levada pela água, com estacas mais profundas ou proteção do leito ao redor dos apoios.
• O posicionamento da travessia, porque às vezes uma seção mais estreita alguns metros adiante reduz o vão necessário, ou uma margem de solo mais estável reduz o risco de erosão lateral.

A diferença de custo entre dimensionar a fundação certa desde o início e reforçá-la depois da primeira cheia significativa é, na experiência de campo, muito maior do que o custo do estudo que teria evitado o problema.

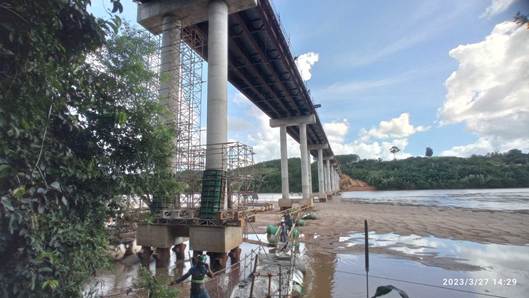

Travessia longa sobre várzea: o gabarito e a cota do tabuleiro saem do estudo hidrológico, não da observação em dia seco.

Estruturas menores entram na mesma conta

É tentador achar que hidrologia é assunto de ponte grande. Na prática, as estruturas menores são igualmente afetadas e mais negligenciadas. Um mata-burro instalado sem considerar o escoamento superficial assoreia rápido e, na chuva forte, a água contorna pela lateral e erode o acesso. Uma passarela baixa demais é varrida na primeira enchente; alta demais sem a rampa correta, perde a função. Em todos esses casos, é a cota de cheia que deveria ter definido o projeto.

A conversa que vem antes da especificação

Fabricar uma boa ponte não começa na dobra do aço nem na concretagem da fundação. Começa nas perguntas certas sobre o ambiente onde a estrutura vai trabalhar pelas próximas décadas. Antes de definir modelo, vão ou capacidade de carga, a primeira conversa é sobre o curso d’água: existe levantamento de cheia histórica, o solo das margens tem comportamento conhecido, há registro de solapamento em estruturas vizinhas. Sem essas respostas, qualquer especificação estrutural repousa sobre premissas que ninguém verificou.
