De quantos metros você realmente precisa? Como calcular o vão correto sem subestimar nem desperdiçar

A medida que parecia certa — e quase custou a safra inteira

O gerente de operações tinha certeza. Ele mesmo tinha ido até o córrego, esticado a fita métrica de uma margem à outra e anotado: oito metros. Era o que ele precisava. Uma ponte de oito metros. Simples assim. Quando a equipe técnica chegou para a visita, a primeira pergunta foi direta: “Você mediu a água ou o vão?” Ele não entendeu a diferença. E essa diferença, em muitos projetos que acompanhamos, é exatamente o que separa uma obra que dura décadas de uma estrutura que compromete a operação no primeiro período chuvoso.

Se você já passou pela experiência de especificar uma ponte para uma propriedade rural, uma área de mineração ou uma estrada florestal, provavelmente reconhece esse cenário. A pergunta “de quantos metros você precisa?” parece simples. Na prática, ela esconde uma série de variáveis que, quando ignoradas, geram retrabalho, custo extra e — no pior dos casos — risco real para quem usa a estrutura.

Este artigo não é sobre fórmulas matemáticas. É sobre o raciocínio correto que precede qualquer cálculo de vão de ponte — e por que acertar essa etapa é mais valioso do que qualquer especificação técnica feita às pressas.

O erro que começa antes do projeto

Existe um padrão que a experiência em centenas de projetos executados pela Ecopontes torna muito claro: a maioria dos erros de dimensionamento não acontece na prancheta do engenheiro. Acontece antes disso. Acontece quando alguém chega com uma medida já na cabeça — e essa medida foi tirada do lugar errado.

A lâmina d’água visível em período de seca é o ponto de referência mais comum. E também o mais enganoso. Em um córrego que atravessa uma propriedade de soja no Cerrado, por exemplo, a largura da água em agosto pode ser de seis metros. A mesma travessia em fevereiro, no pico das chuvas, pode exigir um vão muito superior — porque o nível sobe, as margens ficam encharcadas e a zona de inundação se expande para além do que o olho vê em tempo seco.

Uma ponte dimensionada para a seca e instalada com apoios nas margens “aparentemente firmes” pode ter suas fundações comprometidas na primeira cheia de grande volume. O terreno que parecia sólido em agosto é areia úmida em fevereiro. E aí o problema deixa de ser técnico e passa a ser operacional — e financeiro.

Vão subestimado: quando a economia vira prejuízo

Reduzir o vão para cortar custo é uma lógica que parece fazer sentido no orçamento. Na prática, frequentemente observamos o efeito inverso. Quando os apoios da ponte ficam posicionados em área sujeita à erosão ou à variação do nível d’água, o que se economizou na estrutura é gasto — e multiplicado — em manutenção corretiva, reforço de fundação ou substituição antecipada da obra.

Mas o custo mais visível não é o estrutural. É o operacional.

Uma ponte interditada no pico da safra não é apenas um inconveniente. Para uma fazenda com colheita em andamento, para uma empresa florestal com cronograma de corte ou para uma mineradora com fluxo de escoamento programado, a interdição de uma travessia pode significar atraso de entrega, quebra de contrato e perda de janela logística. Esses custos raramente aparecem no orçamento inicial — mas estão sempre presentes quando a estrutura falha.

Vão superdimensionado: o desperdício que também tem nome

O caminho oposto tem seus próprios problemas. Em estruturas metálicas, o custo é diretamente proporcional ao comprimento e à carga que a ponte precisa suportar. Cada metro adicional desnecessário é aço a mais, tempo de fabricação a mais e custo de instalação a mais — sem nenhum ganho funcional.

Para propriedades de médio porte, esse excesso pode inviabilizar o projeto inteiro. A ponte que “sobrou” em dimensão se torna a ponte que não foi construída — porque o orçamento não fechou. E a travessia continua sendo feita por um aterro improvisado, por uma madeira sobre o córrego ou simplesmente não sendo feita, com tudo que isso representa para a logística e a segurança de quem trabalha ali.

O vão correto não é o menor possível. Também não é o maior seguro. É o que equilibra segurança estrutural, comportamento hidrológico local e custo-benefício real para o uso pretendido.

O que precisa ser medido de verdade

Quando a equipe técnica da Ecopontes chega a uma travessia para avaliação, a fita métrica não é o primeiro instrumento usado. Antes de qualquer medida, há uma leitura do ambiente — e essa leitura determina o que vai ser medido e onde.

As margens, não a água

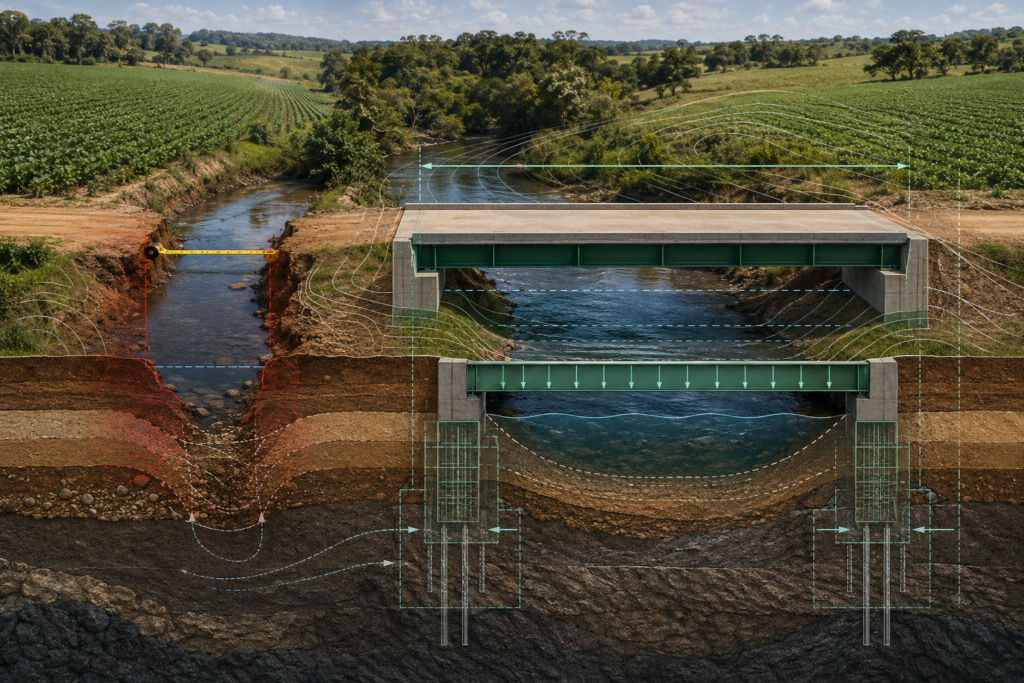

O vão de uma ponte é a distância entre os pontos de apoio da estrutura — não a largura do espelho d’água. Essa distinção parece óbvia quando escrita assim, mas é exatamente o que escapa na maioria das medições feitas sem orientação técnica.

Os apoios precisam estar em terreno firme, estável e fora da zona de inundação. Isso significa que, em muitos casos, o vão real necessário é significativamente maior do que a lâmina d’água visível — porque as margens precisam ser ultrapassadas para que os apoios estejam em posição segura.

Em córregos com margens de solo arenoso, argila expansiva ou vegetação ciliar densa que mascara a instabilidade do terreno, essa diferença pode ser de vários metros. Ignorá-la é projetar a estrutura sobre um problema que vai se manifestar mais cedo ou mais tarde.

O comportamento sazonal do curso d’água

Rios e córregos com regime sazonal — e isso é a regra, não a exceção, nas regiões onde o agronegócio, o setor florestal e a mineração operam no Brasil — têm variações de nível que precisam ser consideradas no dimensionamento.

A avaliação correta exige entender o histórico daquele curso d’água: qual é o nível máximo registrado? Onde chegou a água na última cheia expressiva? Há marcas nas árvores, nos barrancos ou nas estruturas próximas que documentem isso? Essas informações, quando combinadas com a leitura técnica do terreno, definem a cota de instalação dos apoios e, consequentemente, o vão necessário.

Sem essa leitura, qualquer medida tirada no local é apenas uma fotografia de um momento — não uma especificação para uma estrutura que precisa durar décadas.

A topografia que o olho não enxerga

Em travessias sobre ravinas, taludes e cursos d’água em terrenos acidentados — cenário comum em áreas de mineração e em regiões serranas do setor florestal — a geometria do terreno influencia diretamente o dimensionamento. A inclinação das margens, a profundidade do leito e a assimetria entre os dois lados da travessia são variáveis que só um levantamento técnico in loco consegue capturar.

Uma passarela metálica sobre uma ravina em área florestal, por exemplo, pode exigir apoios em cotas diferentes nas duas extremidades. Ignorar essa assimetria no projeto significa entregar uma estrutura que, na melhor hipótese, vai precisar de adaptações custosas durante a instalação — e, na pior, vai comprometer a integridade da obra.

O uso define o dimensionamento — não o contrário

Há outra variável que frequentemente é subestimada: para que, exatamente, a ponte vai ser usada?

Essa pergunta não é retórica. Uma passarela para pedestres em área florestal tem parâmetros de projeto completamente diferentes de uma ponte para caminhões com carga máxima em uma propriedade de mineração. O vão pode ser o mesmo. A estrutura necessária, não.

Carga: o critério que define a estrutura

A carga de projeto é um dos parâmetros centrais no dimensionamento de pontes metálicas e pontes mistas. Uma estrutura dimensionada para veículos leves que começa a receber carretas pesadas com regularidade está sendo submetida a esforços para os quais não foi projetada. O desgaste acelera. A vida útil reduz. O risco aumenta.

No agronegócio, esse é um ponto particularmente sensível. O maquinário agrícola evoluiu muito nos últimos anos — colheitadeiras, tratores e implementos modernos têm peso e dimensões bem diferentes dos equipamentos de uma geração atrás. Uma ponte especificada para a frota atual da fazenda pode ser insuficiente para a frota de amanhã, se essa perspectiva não for considerada no projeto.

A experiência em projetos para clientes exigentes do setor privado, mostra que o briefing de uso precisa ser detalhado: qual é o veículo mais pesado que vai cruzar a estrutura? Com que frequência? Em qual condição de carregamento? Essas respostas moldam o projeto tanto quanto o vão.

Largura: o dimensionamento que todo mundo esquece

É possível acertar o vão e errar a largura. E uma ponte estreita demais para o maquinário que precisa cruzar é, na prática, uma ponte inútil — independentemente de quantos metros ela tem no comprimento.

O tabuleiro precisa acomodar com segurança o equipamento mais largo que vai transitar pela estrutura — com folga suficiente para manobra, para segurança do operador e para eventuais emergências. Em propriedades rurais com uso intensivo de maquinário agrícola, essa avaliação é tão crítica quanto o vão.

Frequentemente observamos projetos em que o cliente especificou corretamente o comprimento da ponte, mas não considerou que a colheitadeira nova é significativamente mais larga do que a anterior. O resultado é uma estrutura que existe, mas que não serve para o uso para o qual foi construída.

Por que a visita técnica não é um custo — é uma proteção

Existe uma tentação compreensível de resolver o dimensionamento à distância. Fotos, coordenadas GPS, medidas enviadas por aplicativo de mensagens. Em muitos casos, isso funciona para uma triagem inicial — para entender se o projeto é viável, para dar uma estimativa de escopo. Mas não substitui a visita técnica antes da especificação definitiva.

A razão é simples: o terreno tem informações que nenhuma foto consegue capturar. A consistência do solo nas margens. O comportamento da água em diferentes pontos ao longo do curso. A presença de vegetação que indica instabilidade. A existência de estruturas antigas que revelam onde a água chegou em cheias anteriores. Essas informações só estão disponíveis para quem está no local.

Errar o dimensionamento antes de comprar é muito mais barato do que corrigir depois da instalação. Um reforço estrutural emergencial, uma realocação de apoios ou — no pior dos casos — a substituição antecipada de uma estrutura que não sobreviveu à primeira cheia têm custos que não se comparam ao investimento em uma avaliação técnica prévia bem feita.

A visita técnica não é um serviço adicional vendido por conveniência. É o que permite que a especificação seja correta desde o início — e que a estrutura entregue cumpra sua função pelo tempo que foi projetada para cumprir.

Modelos diferentes para problemas diferentes

O portfólio da Ecopontes existe porque travessias rurais, florestais e industriais têm demandas distintas. Uma ponte mista como a ECOMIX — com estrutura metálica e tabuleiro em concreto — responde a contextos onde a combinação de materiais oferece o melhor equilíbrio entre custo, durabilidade e capacidade de carga. O modelo ECOALLSTEEL, em aço integral, é a resposta para situações onde a velocidade de instalação, a leveza da estrutura ou a ausência de concretagem no local são determinantes.

Mas nenhum modelo resolve o problema de um vão mal calculado. A melhor estrutura instalada no lugar errado, com comprimento insuficiente ou apoios em terreno instável, vai falhar. O produto certo e o dimensionamento correto precisam caminhar juntos — e o dimensionamento correto começa com as perguntas certas feitas no lugar certo.

Isso vale para pontes metálicas, pontes mistas e também para passarelas — metálicas ou mistas. Em travessias para pedestres em áreas florestais ou de mineração, o vão incorreto pode posicionar os apoios dentro do leito do córrego ou em margens sujeitas a solapamento. O risco não é apenas para a estrutura. É para quem usa.

A pergunta certa antes da medida certa

Voltemos ao gerente de operações do início. Quando ele entendeu a diferença entre medir a água e medir o vão, a conversa mudou completamente. A ponte que ele “precisava” de oito metros, depois da avaliação técnica do terreno e do comportamento sazonal do córrego, resultou em um projeto diferente — com vão adequado, apoios em posição segura e tabuleiro dimensionado para o maquinário real da operação.

Não foi mais caro do que o necessário. Não foi mais barato do que o seguro. Foi correto.

E essa é a distinção que faz toda a diferença em infraestrutura rural: não o projeto mais ambicioso, nem o mais econômico — mas o que resolve o problema real com a precisão que ele exige.

Se você tem uma travessia para resolver e já tem uma medida na cabeça, vale a pena fazer uma pergunta antes de avançar: você mediu a água ou o vão? Se não tiver certeza, esse é o momento de trazer um especialista para olhar junto com você.

A Ecopontes tem diversas pontes fabricadas em mais de 20 estados brasileiros, atendendo operações de agronegócio, setor florestal, mineração e órgãos públicos. O primeiro passo é sempre uma conversa técnica — sem compromisso e sem estimativas no escuro. Fale com nossa equipe de engenharia e descubra qual é o vão que o seu projeto realmente precisa.
