Montar uma ponte de 45 metros no meio do cerrado baiano: os bastidores de um projeto real

Quando o GPS aponta “sem estrada” e você precisa escoar 300 caminhões por mês

Março de 2019. A equipe técnica da Ecopontes recebe uma ligação de um dos maiores produtores de grãos do Oeste Baiano. O problema era direto: uma ponte de madeira sobre um córrego havia colapsado após as chuvas de verão, e agora 12 mil hectares de soja estavam literalmente ilhados. A safra estava pronta, os caminhões esperando, e a única alternativa era um desvio de 87 quilômetros por estradas vicinais em condições precárias. Cada dia de atraso representava dezenas de milhares de reais em logística perdida e risco de perder janelas de embarque no porto.

O cliente precisava de uma solução definitiva: montar uma ponte de 45 metros no meio do cerrado baiano, capaz de suportar carretas de 63 toneladas, em um prazo que não comprometesse a safra seguinte. E aqui começam os bastidores de um projeto que resume os desafios reais da infraestrutura rural brasileira.

Porque construir uma ponte não é apenas calcular vãos e cargas. É entender que o canteiro fica a 140 quilômetros da cidade mais próxima com estrutura, que não há guindastes de grande porte disponíveis na região, que a equipe vai trabalhar sob sol de 38 graus com umidade de 15%, e que qualquer peça esquecida representa uma semana de atraso.

O peso de uma decisão errada em infraestrutura rural

Vamos aos números reais daquele produtor. A ponte anterior, em madeira de lei, havia durado 11 anos. Parecia um bom investimento até o dia em que uma longarina cedeu durante a passagem de uma carreta carregada. Sorte que o motorista percebeu a trepidação e conseguiu acelerar para a outra margem. A estrutura colapsou 20 minutos depois.

O prejuízo imediato foi óbvio: operação paralisada. Mas o prejuízo oculto era maior. Durante os 11 anos, aquela ponte havia exigido manutenções constantes. A cada estação chuvosa, era necessário contratar uma equipe para reforçar apoios, substituir peças atacadas por cupins, aplicar tratamentos. Um caderno de manutenção que a Ecopontes teve acesso mostrava 23 intervenções em 11 anos, algumas delas com interdição total por até 5 dias.

E havia o custo invisível: a restrição operacional. O limite de carga real daquela ponte era incerto. Oficialmente, suportava 45 toneladas. Na prática, ninguém sabia ao certo o estado interno das vigas. Então os caminhões trafegavam com margem de segurança conservadora, o que significava mais viagens, mais combustível, mais tempo.

Agora imagine esse cenário multiplicado por centenas de propriedades no Matopiba, no Mato Grosso, no interior de Minas Gerais. Pontes improvisadas, estruturas subdimensionadas, soluções paliativas que viram permanentes até o dia em que a sorte acaba.

Por que a urgência nunca deveria ditar a engenharia

Quando a ponte caiu, a primeira reação do produtor foi buscar uma solução emergencial. Havia empresas oferecendo “pontes modulares de aluguel” que poderiam ser instaladas em uma semana. O problema é que essas estruturas têm limitações severas de carga e durabilidade. Serviriam para veículos leves, talvez para parte da operação, mas não para o tráfego pesado contínuo de uma safra.

Outra proposta era uma ponte em concreto moldada in loco. Tecnicamente viável, mas com um cronograma de 8 a 10 meses entre fundações, cura, montagem de formas, concretagem e acabamento. Sem contar a dependência total do clima: qualquer chuva durante a concretagem comprometeria prazos.

A experiência da Ecopontes em centenas de pontes instaladas mostra um padrão: decisões tomadas sob pressão extrema raramente resultam em soluções duráveis. E decisões que ignoram as condições reais do canteiro sempre geram surpresas caras durante a execução.

Como se planeja uma ponte onde não há infraestrutura

A primeira visita técnica ao local aconteceu 72 horas após o contato inicial. Duas caminhonetes, equipe de topografia, engenheiro de projetos e um especialista em solos. O objetivo não era apenas medir o vão e coletar amostras de solo. Era entender o contexto operacional completo.

O córrego tinha 38 metros de largura entre margens firmes, mas a topografia indicava que as cabeceiras precisariam de contenção. O projeto final teria 45 metros de comprimento total. O solo era predominantemente argiloso, com camada de laterita a 2,5 metros de profundidade, excelente para fundações diretas. Mas havia um desafio: o nível de água subia até 1,8 metros na época das chuvas, o que exigiria pilares com altura adequada e proteção contra erosão.

O acesso ao canteiro era por estrada vicinal de terra, em boas condições no período seco, mas sem capacidade para carretas longas. Isso significava que os componentes da ponte precisariam ser dimensionados para transporte em caminhões truck, com comprimentos máximos de 12 metros por peça.

A engenharia reversa: projetar para a montagem

Aqui entra um diferencial crítico das estruturas metálicas e mistas: a possibilidade de projetar a ponte pensando na logística de instalação, não apenas no desempenho estrutural final.

A solução desenvolvida foi uma ponte mista, com estrutura metálica em vigas soldadas e tabuleiro em concreto armado. A escolha não foi aleatória. A estrutura metálica permitiria pré-fabricação total em ambiente controlado, na fábrica da Ecopontes, com soldas inspecionadas, tratamento anticorrosivo completo e testes de qualidade. O tabuleiro em concreto seria executado in loco, mas sobre formas metálicas integradas à estrutura, eliminando a necessidade de escoramentos complexos.

O projeto foi dividido em módulos transportáveis. Duas vigas principais de 45 metros foram segmentadas em três seções cada, unidas por ligações parafusadas de alta resistência. As transversinas foram projetadas para encaixe por parafusos, sem necessidade de solda em campo. Todo o sistema de drenagem foi integrado às vigas, com saídas posicionadas para evitar acúmulo de água sobre os aparelhos de apoio.

Segundo a norma DNIT 124/2009-ES, que trata de escoramentos em pontes rodoviárias, o uso de torres metálicas e treliças de aço para montagem de estruturas é especificado para garantir segurança durante a fase construtiva. No projeto do cerrado baiano, o sistema de montagem foi planejado para utilizar apenas equipamentos disponíveis regionalmente: um guindaste de 50 toneladas e um manipulador telescópico.

O cronograma que ninguém acredita até ver acontecer

Três semanas para fabricação completa em ambiente industrial. Duas semanas para transporte e mobilização de equipe. Quatro semanas para execução de fundações, montagem de pilares, instalação da estrutura metálica e concretagem do tabuleiro. Duas semanas para acabamentos, sinalização e testes de carga.

Total: 11 semanas da assinatura do contrato até a liberação operacional. Menos de três meses para uma ponte definitiva de 45 metros.

Quando esse cronograma foi apresentado, a reação do cliente foi de ceticismo educado. Ele havia consultado outras empresas e os prazos variavam de 6 a 10 meses. Como seria possível entregar em um terço do tempo?

A resposta estava na eliminação de dependências críticas. Enquanto as fundações eram executadas no campo, a estrutura metálica já estava sendo fabricada na fábrica. Enquanto o concreto dos blocos de fundação curava, as vigas recebiam pintura anticorrosiva. Não havia etapas sequenciais desnecessárias. Havia simultaneidade planejada.

Os bastidores que ninguém vê: a realidade do canteiro

Semana 4. A equipe de fundações chega ao local. São seis profissionais especializados, alojados em uma fazenda vizinha a 18 quilômetros do canteiro. O primeiro desafio não é técnico: é logístico. Água potável precisa ser transportada diariamente. Ferramentas e equipamentos ficam em um container adaptado, porque não há estrutura de apoio.

A escavação para os blocos de fundação revela exatamente o que a sondagem havia indicado: solo argiloso compacto até 2,3 metros, seguido de laterita. As dimensões dos blocos são 2,5 x 2,5 metros, com 1,8 metros de profundidade. Segundo a norma DNIT 121/2009-ES, que especifica procedimentos para fundações de pontes rodoviárias, o controle de materiais e execução deve seguir planos de amostragem rigorosos, mesmo em obras rurais.

O concreto é fornecido por uma usina a 62 quilômetros de distância. Cada caminhão betoneira leva 1h20 para chegar ao canteiro. A concretagem dos quatro blocos de fundação é feita em uma única jornada, começando às 5h da manhã. Às 14h, o último bloco está concretado. A cura controlada começa imediatamente, com mantas úmidas e proteção contra insolação direta.

Quando 12 metros de viga precisam atravessar 140 quilômetros de terra

Semana 7. Os componentes metálicos deixam a fábrica da Ecopontes. São seis carretas no total, transportando vigas principais, transversinas, aparelhos de apoio, guarda-corpos, sistemas de drenagem e todo o ferramental de montagem. Cada carreta tem sua rota planejada individualmente, porque nem todas as estradas vicinais suportam os mesmos pesos e comprimentos.

Uma das carretas transporta as seções principais das vigas, com 12 metros de comprimento e 1.800 quilos cada. O percurso precisa evitar pontes antigas com restrição de carga. O GPS indica 210 quilômetros ao invés dos 140 em linha reta. É o preço da infraestrutura rural brasileira.

Todas as carretas chegam ao canteiro em um intervalo de 36 horas. O descarregamento é feito com o guindaste que será usado na montagem, já posicionado estrategicamente. Cada peça é inspecionada visualmente e conferida com a lista de embarque. Não há margem para descobrir que falta um componente quando ele já deveria estar sendo instalado.

A montagem que parece mágica mas é pura engenharia

Semana 8. Os pilares metálicos são instalados sobre os blocos de fundação. Cada pilar tem 4,2 metros de altura, fabricado em perfis soldados. O posicionamento é milimétrico: qualquer erro aqui se multiplica na estrutura superior. Prumo, nível, alinhamento. Conferidos três vezes antes da fixação definitiva.

Os aparelhos de apoio são instalados no topo dos pilares. São componentes críticos, responsáveis por transferir as cargas da superestrutura para a infraestrutura, permitindo movimentações térmicas e acomodações estruturais. Cada aparelho é posicionado com calços metálicos calibrados, garantindo distribuição uniforme de cargas.

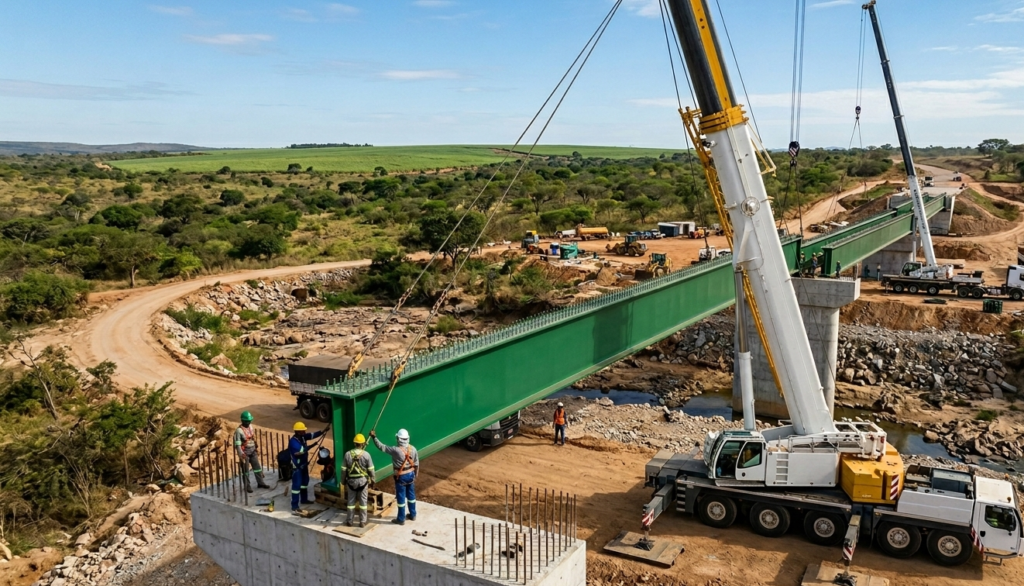

Semana 9. A primeira seção de viga principal é içada. O guindaste opera no limite de sua capacidade, com 1.800 quilos a 22 metros de raio. A operação leva 40 minutos do início do içamento até o posicionamento sobre os aparelhos de apoio. Cada movimento é coordenado por rádio entre o operador do guindaste, o sinaleiro e o engenheiro de montagem.

A segunda seção é posicionada e conectada à primeira por meio de ligações parafusadas de alta resistência. Os parafusos são apertados com torquímetro calibrado, seguindo sequência específica para distribuir tensões uniformemente. A terceira seção completa a primeira viga principal. O processo se repete para a segunda viga.

As transversinas são instaladas a cada 3 metros, conectando as duas vigas principais e garantindo travamento transversal. A estrutura começa a ganhar rigidez tridimensional. Em três dias, o esqueleto metálico completo está montado.

O tabuleiro que transforma aço em estrada

Semana 10. As formas metálicas para o tabuleiro são instaladas sobre as vigas e transversinas. Diferente de formas convencionais de madeira, essas formas são parte integrante da estrutura, fabricadas em chapa metálica nervurada que permanece no lugar após a concretagem, funcionando como armadura positiva adicional.

A armadura complementar é posicionada: telas soldadas e barras de aço CA-50, formando uma grelha tridimensional. O cobrimento é garantido por espaçadores plásticos. A inspeção final da armadura é fotografada completamente, gerando documentação que integrará o manual de manutenção da ponte.

A concretagem do tabuleiro acontece em uma única etapa. São 32 metros cúbicos de concreto usinado, bombeado por equipamento posicionado em uma das margens. A operação começa às 6h e termina às 11h30. O acabamento superficial é feito imediatamente: desempeno mecânico, texturização antiderrapante, bordas chanfradas.

A cura do concreto é controlada com mantas e irrigação constante por 7 dias. A temperatura ambiente no cerrado baiano, frequentemente acima de 35 graus, exige atenção redobrada para evitar fissuração por retração térmica.

O momento da verdade: quando a engenharia vira realidade

Semana 12. Prova de carga. Três carretas de 63 toneladas cada são posicionadas sobre a ponte, simulando a condição mais crítica de carregamento. Sensores eletrônicos medem deflexões nas vigas principais. Fissurômetros verificam o tabuleiro de concreto. Níveis ópticos conferem recalques nos apoios.

Os resultados ficam dentro das previsões de projeto com margem confortável. A deflexão máxima medida é 31 milímetros no centro do vão, contra um limite calculado de 45 milímetros. O tabuleiro não apresenta fissuras. Os aparelhos de apoio trabalham uniformemente.

A ponte está aprovada. Mas antes da liberação operacional, ainda há trabalho a fazer.

Os detalhes que fazem a diferença entre 10 e 50 anos de vida útil

Guarda-corpos metálicos são instalados em ambos os lados, com altura de 1,20 metros e resistência para impactos de veículos. A sinalização horizontal é aplicada: faixas de borda, delimitação de pista, setas de direcionamento. Placas de sinalização vertical indicam limite de carga, velocidade máxima e identificação da estrutura.

O sistema de drenagem é testado com água sob pressão. Cada saída é verificada para garantir fluxo livre, sem obstruções. A pintura de acabamento recebe retoques em pontos onde houve contato durante a montagem.

E então vem algo que diferencia uma ponte bem executada de uma ponte excelente: a documentação de entrega. Um manual completo com 87 páginas, incluindo memoriais de cálculo, especificações de materiais, procedimentos de inspeção, cronograma de manutenções preventivas, registro fotográfico completo da execução, certificados de qualidade de todos os materiais aplicados e desenhos as-built da estrutura final.

Esse manual não é burocracia. É a garantia de que, daqui a 10 anos, quando uma inspeção de rotina for necessária, haverá informações precisas sobre cada detalhe da ponte. Segundo a norma DNIT 010/2004-PRO, que trata de inspeções em pontes e viadutos, as inspeções rotineiras devem ser realizadas no máximo a cada 2 anos, e a existência de documentação cadastral completa é essencial para registro inicial de características da estrutura.

O que mudou depois que a ponte ficou pronta

Novembro de 2019. A safra de soja está em pleno escoamento. Carretas de 63 toneladas cruzam a ponte em intervalos de 15 minutos durante o pico de movimento. O que antes exigia um desvio de 87 quilômetros agora é uma travessia direta de 45 metros. O tempo médio economizado por viagem é 2h20min. Em um mês de safra intensa, com 300 viagens de ida e volta, são 1.400 horas economizadas.

Traduzindo em custos operacionais: combustível, desgaste de veículos, horas de motorista, janelas de embarque cumpridas. O cliente calculou que o investimento na ponte se pagaria em duas safras apenas com a economia logística direta. Mas havia benefícios que não estavam na planilha inicial.

A ponte permitiu reorganizar completamente o fluxo de máquinas e insumos na propriedade. Áreas que antes eram acessadas por caminhos secundários longos agora tinham acesso direto. A aplicação de calcário, que exigia três dias para cobrir determinados talhões, passou a ser feita em um dia e meio. Colheitadeiras podiam ser reposicionadas entre áreas em metade do tempo.

A segurança que ninguém precifica até precisar

Mas talvez o impacto mais significativo seja o que não aconteceu. Nenhum acidente. Nenhuma interdição emergencial. Nenhuma manutenção corretiva imprevista nos primeiros quatro anos de operação. Apenas as inspeções de rotina programadas, que levam meio dia e consistem em limpeza de sistemas de drenagem e verificação visual de elementos estruturais.

Compare com os 11 anos anteriores da ponte de madeira: 23 intervenções, 5 interdições, incontáveis momentos de tensão a cada passagem de carga pesada. A diferença entre operar com confiança e operar torcendo para dar certo.

E há outro aspecto raramente mencionado: o impacto na valorização da propriedade. Infraestrutura permanente e de qualidade não é despesa, é ativo. Quando aquela fazenda eventualmente for vendida ou usada como garantia em operações financeiras, a existência de uma ponte metálica dimensionada, documentada e mantida será um diferencial concreto de valor.

O que aprendemos montando pontes onde não há infraestrutura

A experiência em diversas pontes fabricadas e instaladas pela Ecopontes em mais de 20 estados brasileiros revela padrões consistentes. Projetos bem-sucedidos em contextos rurais desafiadores compartilham características comuns que vão além da engenharia estrutural.

Primeiro: planejamento logístico não é detalhe secundário, é parte integral do projeto. Uma ponte tecnicamente perfeita que não pode ser transportada até o local ou montada com equipamentos disponíveis regionalmente é um projeto falho. A modularização de estruturas metálicas permite adaptar soluções a realidades de acesso muito diferentes, do Matopiba ao interior da Amazônia.

Segundo: velocidade de execução não é luxo, é necessidade operacional crítica. No agronegócio, janelas de tempo são curtas e inflexíveis. Safras não esperam. Períodos de seca para construção são limitados. A capacidade de entregar uma ponte definitiva em 3 meses ao invés de 9 não é apenas conveniente, é frequentemente a diferença entre viabilidade e inviabilidade do projeto.

Terceiro: durabilidade começa no projeto, não na manutenção. Estruturas metálicas e mistas bem projetadas, com proteção anticorrosiva adequada ao ambiente, sistemas de drenagem eficientes e documentação completa, exigem manutenção mínima e previsível. O custo de propriedade ao longo de 30 ou 50 anos é dramaticamente inferior a soluções aparentemente mais baratas no investimento inicial.

Por que tantos projetos ainda falham

A resposta é incômoda mas necessária: porque decisões de infraestrutura ainda são tomadas com base em critérios errados. O menor preço inicial. O fornecedor mais próximo. A tecnologia mais familiar, mesmo que inadequada. A urgência que impede análise adequada.

Quantas pontes de madeira estão sendo construídas hoje no Brasil porque “sempre foi assim”? Quantas estruturas subdimensionadas estão sendo instaladas porque o cálculo não considerou crescimento de carga nos próximos 10 anos? Quantos projetos falham porque não houve visita técnica real ao local, apenas análise de mapas e fotos?

A ponte de 45 metros no cerrado baiano não é excepcional por suas características técnicas. Pontes mistas desse porte são tecnologia consolidada há décadas. O que a torna relevante é o contexto: um projeto pensado integralmente para a realidade de instalação, executado com planejamento rigoroso, documentado completamente e entregue em prazo que viabilizou a operação do cliente.

O cerrado baiano continua crescendo e as pontes também

Hoje, mais de quatro anos após a instalação, aquela ponte continua operando sem intercorrências. O produtor que a encomendou já construiu outras duas pontes metálicas em propriedades vizinhas que adquiriu. A referência funcionou, e outros produtores da região passaram a considerar estruturas metálicas e mistas como solução definitiva para seus desafios de logística.

Porque no final, infraestrutura rural não é sobre engenharia abstrata. É sobre viabilizar operações, reduzir riscos, permitir crescimento. É sobre poder planejar uma safra sem a incerteza de se a ponte vai aguentar mais uma temporada. É sobre não precisar desviar 87 quilômetros porque uma estrutura improvisada colapsou.

O Matopiba continua expandindo. Novas fronteiras agrícolas surgem em regiões cada vez mais remotas. A mineração avança para áreas sem infraestrutura preexistente. O setor florestal precisa conectar fazendas a rodovias em contextos de relevo desafiador. E em todos esses cenários, a pergunta é a mesma: como viabilizar operação segura, eficiente e durável em locais onde não há nada?

A resposta está em projetos que entendem que logística é parte da engenharia, que velocidade de instalação é requisito técnico, que durabilidade se projeta desde o início. Estruturas metálicas e mistas oferecem essa combinação quando bem aplicadas. Não por serem tecnologicamente superiores em abstrato, mas por serem adequadas às condições reais de implantação em contextos rurais brasileiros.

Sua operação está limitada por uma ponte que não deveria estar lá

Se você chegou até aqui, provavelmente reconhece algum dos cenários descritos. Talvez seja uma ponte antiga que exige manutenções constantes. Talvez seja um desvio logístico que corrói margens operacionais. Talvez seja uma estrutura que ninguém sabe ao certo quanto peso realmente aguenta. Ou talvez seja simplesmente a ausência de uma ponte onde ela deveria existir.

A Ecopontes projeta, fabrica e instala pontes metálicas, pontes mistas, passarelas e estruturas complementares para infraestrutura rural e industrial há mais de 15 anos. Com experiência em centenas de projetos em contextos que vão do Cerrado à Amazônia, do nível do mar a 1.400 metros de altitude, desenvolvemos soluções adaptadas às condições reais de cada local.

Não trabalhamos com projetos genéricos adaptados na hora. Cada ponte é projetada especificamente para seu contexto: carga real de operação, condições de acesso, equipamentos disponíveis para montagem, cronograma do cliente, características ambientais locais. E cada projeto é entregue com documentação completa que permite inspeções e manutenções eficientes ao longo de décadas.

Se sua operação enfrenta desafios de infraestrutura, comece por uma conversa técnica real. Não uma proposta comercial genérica, mas uma análise conjunta do problema específico, das restrições operacionais, das alternativas viáveis. Entre em contato com a Ecopontes e vamos entender se uma ponte metálica ou mista é a solução adequada para o seu contexto.

Porque no cerrado baiano e em centenas de outros locais pelo Brasil, a diferença entre operação viável e operação inviável muitas vezes são 45 metros de estrutura bem projetada, bem executada e bem documentada. E isso não é apenas engenharia. É inteligência aplicada a problemas reais.
